شاسی لیفتراک، سازه اصلی و باربر دستگاه است که اجزای اصلی لیفتراک روی آن قرار میگیرند و نیروهای ناشی از وزن خود دستگاه، بار، حرکت و عملیات کاری را تحمل و منتقل میکند. بنابراین سلامت شاسی فقط به ظاهر بدنه مربوط نیست؛ هرگونه تغییر شکل، ترک، خوردگی شدید یا آسیب ساختاری میتواند روی پایداری، عملکرد و ایمنی لیفتراک اثر بگذارد.
اگر هنگام خرید یا تعمیر لیفتراک با عباراتی مانند «شاسی سالم»، «شاسی تقویتشده» یا «آسیب شاسی» مواجه شدهاید، مهم است بدانید دقیقاً چه بخشی از دستگاه درباره آن صحبت میشود و چه عواملی سلامت آن را تعیین میکنند.
در این راهنما از کارا ماشین آرنا، ساختار شاسی لیفتراک ، وظایف آن، تفاوت شاسی و بدنه، اجزای مرتبط، عوامل مؤثر بر استحکام، نشانههای آسیب و نکات مهم هنگام بررسی یا خرید لیفتراک را بررسی میکنیم.

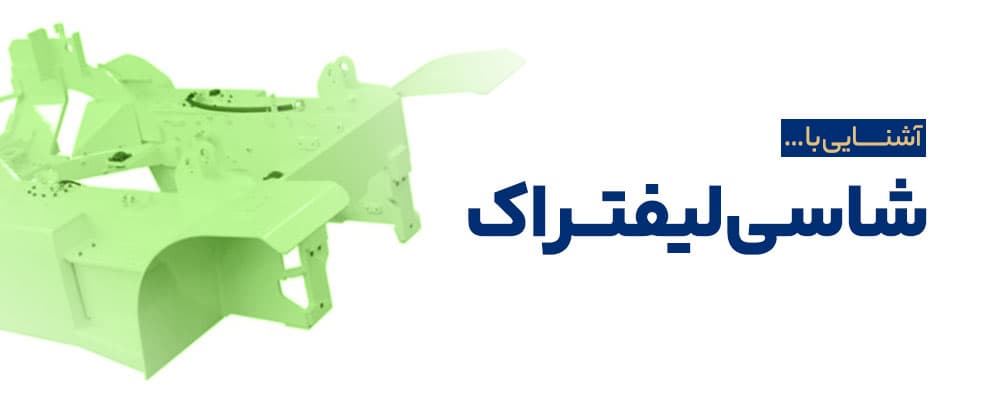

شاسی لیفتراک چیست؟
شاسی یا Chassis/Frame، ساختار اصلی و باربر لیفتراک است که مجموعههای مختلف دستگاه بر اساس طراحی سازنده روی آن قرار میگیرند.
برخلاف تصور رایج، شاسی را نباید صرفاً همان ورقها و پوششهای ظاهری بدنه دانست. شاسی بخش سازهای دستگاه است و باید بتواند نیروهای واردشده در شرایط مختلف کار را تحمل کند.
برای مثال، یک لیفتراک هنگام جابهجایی یک بار سنگین فقط وزن بار را تحمل نمیکند. نیروهای ناشی از شتابگیری، ترمز، عبور از سطوح ناهموار، چرخش، بلند کردن و پایین آوردن بار نیز به مجموعه دستگاه وارد میشوند.
به همین دلیل، طراحی شاسی باید با سایر بخشهای لیفتراک مانند دکل لیفتراک ، اکسل لیفتراک ها، چرخها، سیستم انتقال قدرت، سیستم هیدرولیک و وزنه تعادل هماهنگ باشد.
یک مثال ساده
فرض کنید یک لیفتراک ۵ تن قرار است باری را از یک محل به محل دیگر منتقل کند. اگر بار بهدرستی روی شاخک لیفتراک قرار گرفته باشد، اما شاسی دستگاه در اثر یک تصادف قبلی دچار تغییر شکل شده باشد، مشکل فقط «ظاهر دستگاه» نیست.
تغییر هندسه شاسی میتواند باعث شود اجزای مختلف در موقعیت طراحیشده خود قرار نگیرند و در نتیجه رفتار دستگاه، توزیع نیرو یا پایداری آن تحت تأثیر قرار گیرد.
بنابراین شاسی سالم یکی از پایههای عملکرد ایمن لیفتراک است.
وظیفه شاسی لیفتراک چیست؟
مهمترین وظایف شاسی را میتوان در چند مورد خلاصه کرد:
|
وظیفه |
توضیح |
|
ایجاد ساختار اصلی دستگاه |
اجزای اصلی لیفتراک بر اساس این سازه در کنار یکدیگر قرار میگیرند. |
|
تحمل و انتقال نیرو |
نیروهای ناشی از وزن دستگاه، بار و حرکت باید بهصورت کنترلشده منتقل شوند. |
|
حفظ هندسه دستگاه |
موقعیت نسبی اجزای مختلف باید در محدوده طراحیشده باقی بماند. |
|
کمک به پایداری |
طراحی شاسی همراه با آرایش محور، دکل، وزنه تعادل و سایر اجزا بر رفتار پایدار دستگاه اثر میگذارد. |
|
محافظت و جایدهی اجزا |
بخشهایی مانند مجموعه قوای محرکه یا محفظه باتری، بسته به نوع لیفتراک، در ساختار دستگاه جای میگیرند. |
|
مقاومت در برابر شرایط کاری |
شاسی باید برای چرخههای کاری و محیط استفاده دستگاه متناسب طراحی شود. |
تفاوت شاسی و بدنه لیفتراک چیست؟
یکی از اشتباهات رایج این است که «بدنه» و «شاسی» را کاملاً یکسان در نظر بگیریم.
شاسی، ساختار باربر و اصلی دستگاه است؛ در حالی که بدنه بیشتر به پوششها، پنلها و اجزای ظاهری و محافظ اطراف تجهیزات گفته میشود.
البته مرزبندی دقیق این دو اصطلاح به نوع و طراحی لیفتراک بستگی دارد و در بعضی قسمتها ممکن است اجزای بدنه در عملکرد ساختاری نیز نقش داشته باشند.
|
شاسی |
بدنه |
|
بخش اصلی سازهای دستگاه |
بیشتر شامل پوششها و پنلهای بیرونی |
|
نقش مهم در تحمل و انتقال نیرو |
نقش مهم در حفاظت و پوشش تجهیزات |
|
آسیب آن میتواند پیامد ساختاری داشته باشد |
بسیاری از آسیبهای ظاهری الزاماً ساختاری نیستند |
|
بررسی آن نیازمند توجه فنی بیشتری است |
معمولاً ارزیابی ظاهری آن سادهتر است |
چرا این تفاوت مهم است؟
فرض کنید روی یک لیفتراک خط و خش یا فرورفتگی روی یک کاور موتور وجود دارد. این آسیب الزاماً به معنی آسیب به شاسی نیست.
اما اگر در محل اتصال اجزای اصلی، اطراف محور یا بخشهای باربر، ترک یا تغییر شکل مشاهده شود، موضوع کاملاً متفاوت است و باید توسط فرد متخصص بررسی شود.
اجزای مهم مرتبط با شاسی لیفتراک
شاسی یک قطعه منفرد و ساده نیست؛ بلکه بخشی از یک مجموعه مهندسیشده است که با اجزای مختلف ارتباط دارد.
۱. قاب یا فریم اصلی
فریم اصلی ساختار پایه دستگاه است و نقش مهمی در ایجاد استحکام و نگهداشتن مجموعههای مختلف دارد.
طراحی فریم باید به گونهای باشد که نیروها در نقاط مختلف بیش از حد متمرکز نشوند و سازه بتواند شرایط کاری موردنظر را تحمل کند.
۲. وزنه تعادل
در بسیاری از لیفتراکهای متداول، وزنه تعادل در بخش عقب دستگاه قرار دارد.
این وزنه بخشی از سیستم کلی تعادل لیفتراک است و نباید آن را بهتنهایی عامل جلوگیری از واژگونی دانست.
پایداری لیفتراک به مجموعهای از عوامل وابسته است؛ از جمله:
- وزن و موقعیت بار
- مرکز بار
- ارتفاع بار
- موقعیت دکل
- آرایش چرخها و محور
- وزن و هندسه خود دستگاه
- شرایط سطح زمین
- نحوه حرکت و مانور اپراتور
بنابراین حتی یک لیفتراک با شاسی سالم نیز در صورت بارگیری یا کاربری نادرست میتواند ناپایدار شود.
۳. محورهای جلو و عقب
محورها و نقاط اتصال آنها باید با هندسه کلی شاسی هماهنگ باشند.
آسیب، لقی یا تغییر شکل در این نواحی میتواند باعث ایجاد مشکلاتی مانند تغییر رفتار حرکتی یا سایش نامتعارف تایر شود.
۴. محل نصب دکل
دکل یکی از مهمترین مجموعههای لیفتراک است و در بخش جلویی دستگاه قرار میگیرد.
اتصال صحیح دکل به ساختار دستگاه اهمیت زیادی دارد، زیرا نیروهای مربوط به بلند کردن و نگهداشتن بار از این ناحیه عبور میکنند.
۵. محافظ بالای سر
Overhead Guard یک جزء ایمنی مهم برای حفاظت اپراتور در برابر برخی خطرات ناشی از سقوط اجسام است و در طراحی کلی دستگاه جایگاه مشخصی دارد.
این قطعه را نباید با شاسی یکی دانست، هرچند ارتباط سازهای آن با بدنه و ساختار دستگاه اهمیت دارد.
۶. پشتی بار
Load Backrest برای کمک به جلوگیری از حرکت بار به سمت اپراتور در شرایط مشخص طراحی شده است.
این قطعه نیز جزو اجزای مرتبط با مجموعه حمل بار است و نباید آسیب یا تغییر شکل آن را نادیده گرفت.
شاسی لیفتراک چگونه روی پایداری اثر میگذارد؟
پایداری لیفتراک فقط به «سنگین بودن شاسی» وابسته نیست.
این موضوع یکی از مهمترین نکاتی است که هنگام انتخاب لیفتراک باید به آن توجه کرد.
در یک لیفتراک متعادل، موقعیت مرکز ثقل سیستم لیفتراک و بار باید در محدوده پایداری طراحیشده باقی بماند.
بهطور ساده، هرچه بار به سمت جلو و دورتر از محور تعادل حرکت کند، اثر آن بر پایداری بیشتر میشود.
مثال
فرض کنید دو بار وزن یکسانی دارند:
- بار اول نزدیکتر به تکیهگاه شاخک قرار گرفته است.
- بار دوم همان وزن را دارد اما ابعاد آن باعث شده مرکز بار جلوتر قرار بگیرد.
هر دو بار ممکن است مثلاً ۲ تن وزن داشته باشند، اما الزاماً شرایط یکسانی برای لیفتراک ایجاد نمیکنند.
به همین دلیل ظرفیت نامی لیفتراک باید همیشه در کنار مرکز بار مشخصشده توسط سازنده بررسی شود، نه صرفاً بر اساس عدد تناژ.
چه عواملی استحکام شاسی لیفتراک را تعیین میکنند؟
استحکام واقعی شاسی نتیجه یک عامل واحد نیست.
مهمترین عوامل عبارتاند از:
جنس و مشخصات ماده تشکیل دهنده شاسی لیفتراک
نوع فولاد، خواص مکانیکی ماده و کیفیت تولید بر عملکرد سازه اثر دارند.
اما صرفاً گفتن «فولاد مقاوم» برای ارزیابی یک شاسی کافی نیست؛ مشخصات واقعی ماده و طراحی سازه باید در نظر گرفته شود.
هندسه شاسی
شکل، ضخامتها، محل تقویتکنندهها، نقاط اتصال و نحوه توزیع نیرو از عوامل مهم طراحی هستند.
کیفیت اتصالات و جوشکاری شاسی
در سازههای فلزی، کیفیت جوش و طراحی صحیح اتصالات اهمیت زیادی دارد.
ترک در ناحیه جوش، تغییر شکل یا نشانههای تعمیر غیراصولی میتواند نیازمند بررسی تخصصی باشد.
شرایط کاری
دو لیفتراک مشابه ممکن است به دلیل شرایط کاری متفاوت، عمر سازهای متفاوتی داشته باشند.
برای مثال:
- کار مداوم در محوطه ناهموار
- برخوردهای مکرر
- بارگیری بیش از ظرفیت
- کار در محیط مرطوب یا خورنده
- عبور مداوم از دستاندازها
- توقف و شروع مکرر
میتوانند میزان تنش و فرسایش سازه را افزایش دهند.
۷ نشانه مهم آسیب یا مشکل در شاسی لیفتراک
اگر هنگام بازدید از یک لیفتراک دستدوم هستید، این موارد ارزش بررسی دارند:
۱. ترک در نقاط اتصال
ترک، بهخصوص در اطراف نقاط اتصال و نواحی تحت تنش، نباید صرفاً یک ایراد ظاهری تلقی شود.
۲. تغییر شکل یا خمشدگی
اگر بخشی از ساختار اصلی دستگاه نسبت به هندسه طبیعی خود تغییر کرده باشد، باید علت آن مشخص شود.
۳. آثار ضربه شدید
آثار تصادف، برخورد یا تعمیرات سنگین میتواند سرنخی برای بررسی دقیقتر شاسی باشد.
۴. خوردگی عمیق
زنگزدگی سطحی با خوردگی عمیق ساختاری یکسان نیست.
اگر خوردگی باعث کاهش قابل توجه ضخامت یا آسیب به نواحی سازهای شده باشد، اهمیت آن بسیار بیشتر است.
۵. کج بودن یا عدم تراز
قرار گرفتن دستگاه روی سطح مناسب و بررسی وضعیت کلی آن میتواند سرنخهایی درباره مشکلات احتمالی هندسی ایجاد کند.
البته تشخیص قطعی تنها با مشاهده ظاهری امکانپذیر نیست.
۶. سایش غیرعادی تایر
سایش نامتقارن لاستیک میتواند دلایل مختلفی داشته باشد؛ بنابراین نباید بلافاصله آن را به خرابی شاسی نسبت داد.
اما اگر همراه با نشانههای دیگر باشد، ارزش بررسی بیشتر دارد.
۷. آثار تعمیر یا جوشکاری غیرمعمول
جوشکاری مجدد در قسمتهای مهم سازهای میتواند نشاندهنده تعمیر قبلی باشد.
در لیفتراک دستدوم، مهم است مشخص شود:
چه چیزی آسیب دیده؟ چرا آسیب دیده؟ چگونه تعمیر شده؟ و آیا تعمیر توسط فرد متخصص انجام شده است؟
آیا ترک شاسی لیفتراک قابل تعمیر است؟
پاسخ به این سؤال به محل، اندازه، عمق، علت و ماهیت ترک و همچنین طراحی سازه بستگی دارد.
بنابراین نمیتوان برای تمام ترکها یک نسخه واحد ارائه کرد.
برای مثال، یک ترک در یک پنل غیرسازهای با ترک در ناحیهای باربر یا نزدیک اتصال اصلی، شرایط یکسانی ندارد.
مهمتر از خود ترک، علت ایجاد آن است.
اگر ترک فقط جوش داده شود اما علت اصلی ایجاد تنش، ضربه، اضافهبار یا ضعف اتصال برطرف نشود، احتمال تکرار مشکل وجود دارد.
بنابراین در آسیبهای ساختاری، تعمیر باید بر اساس دستورالعمل سازنده و ارزیابی فنی انجام شود.
آیا میتوان شاسی لیفتراک را جوشکاری کرد؟
در برخی شرایط ممکن است تعمیر جوشی امکانپذیر باشد، اما جوشکاری خودسرانه شاسی یک راهکار ایمن محسوب نمیشود.
قبل از تعمیر باید مشخص شود:
- آسیب دقیقاً در کدام قسمت قرار دارد؟
- آن قسمت چه نقشی در ساختار دستگاه دارد؟
- علت ایجاد ترک یا شکست چه بوده است؟
- آیا هندسه سازه تغییر کرده است؟
- آیا ماده و روش جوشکاری مناسب انتخاب شده است؟
- آیا پس از تعمیر نیاز به کنترل یا آزمون وجود دارد؟
به همین دلیل، در صورت مشاهده آسیب جدی، بهتر است دستگاه تا زمان ارزیابی فنی مورد استفاده سنگین قرار نگیرد.
شاسی لیفتراک چگونه بررسی میشود؟
یک بررسی اصولی را میتوان در چند مرحله انجام داد.
|
مرحله |
موارد مورد بررسی |
|
بررسی ظاهری |
ترک، خوردگی، ضربه، تغییر شکل |
|
بررسی اتصالات |
جوشها و نقاط اتصال اصلی |
|
بررسی هندسی |
تراز و وضعیت کلی سازه |
|
بررسی سوابق |
تصادف، تعمیر، کاربری و سرویس |
|
بررسی اجزای مرتبط |
محور، چرخها، دکل و اتصالات |
|
بررسی تخصصی |
در صورت وجود نشانههای مشکوک |
|
تصمیم نهایی |
تعمیر، ادامه کار یا توقف دستگاه بر اساس نتیجه بررسی |
نکته: بررسی ظاهری بهتنهایی نمیتواند سلامت کامل یک شاسی را تضمین کند.
اگر دستگاه سابقه تصادف سنگین یا تغییر شکل دارد، ارزیابی تخصصی اهمیت بیشتری پیدا میکند.
هنگام خرید لیفتراک دستدوم، شاسی را چطور بررسی کنیم؟
اگر قصد خرید لیفتراک کارکرده دارید، فقط موتور، گیربکس و ساعت کارکرد را بررسی نکنید.
یکی از مهمترین بخشهای بازدید باید بررسی ساختار دستگاه باشد.
چکلیست اولیه خریدار
- بررسی آثار تصادف شدید
- بررسی ترکهای قابل مشاهده
- بررسی خوردگی عمیق
- بررسی تغییر شکل سازه
- بررسی آثار جوشکاری مجدد
- بررسی محل اتصال دکل
- بررسی وضعیت محور و چرخها
- بررسی سایش غیرعادی تایرها
- بررسی سوابق تعمیرات
- تطبیق وضعیت واقعی دستگاه با ادعای فروشنده
اگر در این بررسیها مورد مشکوکی مشاهده شد، بهتر است قبل از معامله، دستگاه توسط متخصص بررسی شود.
چه زمانی تعمیر شاسی بهتر از تعویض دستگاه است؟
این تصمیم به شدت آسیب، هزینه تعمیر، سن دستگاه، ارزش لیفتراک، میزان توقف عملیات و امکان تأمین قطعه بستگی دارد.
بهصورت کلی:
|
وضعیت |
تصمیم احتمالی |
|
آسیب سطحی و غیرسازهای |
تعمیر معمولاً منطقیتر است |
|
ترک محدود با قابلیت تعمیر تأییدشده |
ارزیابی و تعمیر تخصصی |
|
تغییر شکل قابل توجه |
نیازمند ارزیابی دقیق هندسی |
|
آسیب شدید به بخش اصلی سازه |
ممکن است تعمیر اقتصادی یا فنی نباشد |
|
آسیب ناشی از تصادف سنگین |
بررسی کامل پیش از تصمیمگیری ضروری است |
نباید فقط «هزینه جوشکاری» را با «قیمت خرید دستگاه» مقایسه کرد.
هزینه واقعی میتواند شامل موارد زیر نیز باشد:
- قطعات موردنیاز
- اجرت تعمیر
- تست و کنترل پس از تعمیر
- توقف دستگاه
- کاهش بهرهوری
- ریسک خرابی مجدد
آیا شاسی قویتر همیشه به معنی لیفتراک بهتر است؟
خیر.
یک لیفتراک خوب فقط به دلیل استفاده از یک شاسی سنگینتر یا ضخیمتر، الزاماً گزینه مناسبتری نیست.
طراحی لیفتراک باید بین موارد مختلف تعادل ایجاد کند:
- ظرفیت بار
- ابعاد دستگاه
- مرکز ثقل
- شعاع گردش
- وزن دستگاه
- مصرف انرژی یا سوخت
- محیط کاری
- نوع تایر
- ارتفاع بالابری
- نوع دکل
- شرایط سطح زمین
برای مثال، لیفتراکی که قرار است در یک انبار با راهروهای محدود فعالیت کند، نیازهای متفاوتی نسبت به لیفتراکی دارد که در محوطه صنعتی و فضای باز کار میکند.
آیا شاسی لیفتراک بر قیمت آن تأثیر دارد؟
بله، اما قیمت لیفتراک را نمیتوان فقط بر اساس شاسی تعیین کرد.
عواملی مانند:
- ظرفیت دستگاه
- نوع سوخت یا انرژی
- برند
- تجهیزات
- نوع دکل
- ارتفاع بالابری
- ساعت کارکرد
- سال ساخت
- وضعیت موتور یا سیستم محرکه
- وضعیت هیدرولیک
- وضعیت لاستیک
- وضعیت شاسی
- خدمات پس از فروش
همگی میتوانند در ارزش نهایی دستگاه نقش داشته باشند.
بنابراین اگر فروشنده صرفاً با عبارتهایی مانند «شاسی سنگین» یا «شاسی تقویتشده» قیمت بالاتری پیشنهاد میدهد، بهتر است مشخصات فنی واقعی دستگاه را بررسی کنید.
دیدگاه فنی کارا ماشین درباره شاسی لیفتراک
از دیدگاه یک سازنده لیفتراک، شاسی را نمیتوان جدا از کل سیستم دستگاه ارزیابی کرد.
شاسی باید با ظرفیت، وزن دستگاه، آرایش محور، دکل، وزنه تعادل و شرایط کاری موردنظر هماهنگ باشد.
به همین دلیل، هنگام انتخاب یا طراحی لیفتراک، سؤال درست فقط این نیست که:
«شاسی چقدر ضخیم است؟»
بلکه باید پرسید:
«این شاسی برای چه ظرفیتی، چه مرکز باری، چه محیط کاری و چه چرخه عملیاتی طراحی شده است؟»
این تفاوت نگاه، یکی از نکات مهم در انتخاب یک لیفتراک صنعتی مناسب است.
شاسی سالم چه تأثیری بر عمر مفید لیفتراک دارد؟
عمر مفید لیفتراک به مجموعهای از عوامل وابسته است و نمیتوان یک عدد ثابت برای آن تعیین کرد.
اما نگهداری صحیح، جلوگیری از اضافهبار، کاربری متناسب با ظرفیت، تعمیر اصولی و شناسایی زودهنگام آسیبهای ساختاری میتواند به کاهش ریسک خرابیهای پرهزینه کمک کند.
به همین دلیل، بازرسی شاسی نباید فقط زمانی انجام شود که ترک یا شکست اتفاق افتاده باشد.
پیشگیری همیشه سادهتر از جبران خرابی یک سازه آسیبدیده است.
اشتباهات رایج درباره شاسی لیفتراک
اشتباه اول: هر قسمت فلزی را شاسی بدانیم
تمام قطعات فلزی روی لیفتراک، جزء شاسی محسوب نمیشوند.
اشتباه دوم: وزن بیشتر یعنی شاسی بهتر
استحکام نتیجه طراحی، جنس، هندسه، اتصالات و فرآیند ساخت است؛ نه فقط وزن بیشتر.
اشتباه سوم: هر ترک را با جوشکاری حل کنیم
قبل از تعمیر باید علت و اهمیت ساختاری آسیب مشخص شود.
اشتباه چهارم: فقط ظاهر شاسی را بررسی کنیم
بررسی ظاهری مفید است، اما برای آسیبهای جدی ممکن است ارزیابی تخصصی لازم باشد.
اشتباه پنجم: ظرفیت لیفتراک را فقط بر اساس تناژ بسنجیم
مرکز بار، ارتفاع بار و شرایط کاری نیز در ارزیابی ظرفیت و پایداری اهمیت دارند.
جمعبندی
شاسی را میتوان یکی از مهمترین ساختارهای لیفتراک دانست؛ اما برای ارزیابی آن نباید فقط به ضخامت یا ظاهر فلز توجه کرد.
شاسی مناسب باید با ظرفیت، مرکز بار، دکل، محور، وزنه تعادل، شرایط محیطی و نوع کاربری لیفتراک هماهنگ باشد.
اگر قصد خرید لیفتراک دارید، بررسی شاسی را در کنار موتور، سیستم هیدرولیک، دکل، لاستیکها، ترمز و سایر مجموعههای اصلی انجام دهید.
اگر هم با ترک، تغییر شکل، خوردگی شدید یا آثار تعمیر سازهای مواجه شدید، قبل از ادامه کار سنگین یا خرید دستگاه، ارزیابی تخصصی انجام دهید.
در کارا ماشین آرنا، انتخاب لیفتراک باید بر اساس ظرفیت واقعی، محیط کاری، نوع بار و نیاز عملیاتی کسبوکار انجام شود؛ نه صرفاً یک عدد تناژ یا ظاهر دستگاه.
اگر برای انتخاب لیفتراک مناسب مجموعه خود بین چند ظرفیت یا مدل مردد هستید، کارشناسان فنی کارا ماشین میتوانند بر اساس نوع بار، محیط کار و شرایط بهرهبرداری، گزینه مناسب را بررسی کنند.
