اکسل لیفتراک چیست؟ انواع، اجزا، علائم خرابی و نگهداری

اکسل لیفتراک یکی از اجزای مهم شاسی و سیستم حرکتی دستگاه است که وظیفه آن بسته به نوع اکسل می‌تواند شامل تحمل و انتقال نیرو و بار، انتقال گشتاور به چرخ‌ها، ایجاد امکان فرمان‌پذیری و کمک به حفظ پایداری لیفتراک باشد. در لیفتراک‌های کانتربالانس متداول، معمولاً اکسل جلو نقش اکسل محرک و باربر اصلی را دارد و اکسل عقب به‌عنوان اکسل فرمان، امکان مانور و تغییر مسیر دستگاه را فراهم می‌کند.

اگر هنگام حرکت لیفتراک با صدای غیرعادی، لرزش، لقی چرخ، روغن‌ریزی، سخت شدن فرمان یا تغییر رفتار دستگاه در پیچیدن مواجه شده‌اید، ممکن است بخشی از مجموعه اکسل نیاز به بررسی داشته باشد. البته تشخیص قطعه معیوب فقط با مشاهده یک علامت امکان‌پذیر نیست و باید کل مجموعه چرخ، فرمان، بلبرینگ‌ها، بوش‌ها، اتصالات و در صورت وجود، مجموعه دیفرانسیل و انتقال قدرت بررسی شود.

در این مقاله با ساختار اکسل لیفتراک، انواع اکسل، اجزای آن، نحوه عملکرد، علائم خرابی، دلایل آسیب، روش نگهداری و زمان مناسب تعمیر یا تعویض آشنا می‌شویم.

نکته فنی: ساختار دقیق اکسل در لیفتراک‌های مختلف، بر اساس مدل، ظرفیت، نوع انتقال قدرت و طراحی سازنده متفاوت است؛ بنابراین هنگام تعمیر یا سفارش قطعه، تطبیق مدل و مشخصات فنی دستگاه اهمیت زیادی دارد.

اکسل لیفتراک چیست؟

اکسل یا Axle مجموعه‌ای مکانیکی است که در ارتباط با چرخ‌ها و شاسی لیفتراک قرار می‌گیرد و بسته به طراحی دستگاه، وظایف مختلفی مانند تحمل بار، انتقال نیرو یا ایجاد امکان فرمان‌پذیری را انجام می‌دهد.

در لیفتراک‌های کانتربالانس رایج، برخلاف تصور رایج، هر دو اکسل دقیقاً یک وظیفه ندارند. معمولاً:

• اکسل جلو: اکسل محرک و یکی از مهم‌ترین بخش‌های تحمل‌کننده بار است.
• اکسل عقب: اکسل فرمان است و چرخ‌های عقب را برای تغییر جهت و مانور دستگاه هدایت می‌کند.

در بسیاری از لیفتراک‌ها، اکسل محرک با مجموعه‌هایی مانند دیفرانسیل لیفتراک ، شفت‌ها، چرخ‌دنده‌ها و در برخی طراحی‌ها چرخ‌دنده‌های سیاره‌ای در ارتباط است. منابع فنی مربوط به لیفتراک نیز اکسل محرک را بخشی از سیستم انتقال قدرت می‌دانند که گشتاور منبع قدرت را به چرخ‌ها منتقل می‌کند.

یک مثال ساده

فرض کنید یک لیفتراک 3 تن در حال حمل یک پالت سنگین است. در این حالت فقط وزن خود دستگاه مطرح نیست؛ وزن بار، موقعیت بار نسبت به دکل و شاخک‌ها و نیروهای ایجادشده هنگام حرکت و ترمز نیز بر نحوه توزیع نیرو در دستگاه اثر می‌گذارند.

به همین دلیل اکسل را نمی‌توان صرفاً یک «محور نگهدارنده چرخ» دانست؛ بلکه عملکرد صحیح آن با حرکت، انتقال نیرو، فرمان‌پذیری و پایداری دستگاه ارتباط دارد.

جهت اطلاع از قیمت لیفتراک دوگانه سوز کارا با شماره 0215314900 تماس بگیرید و با کارشناسان فروش لیفتراک کارا در ارتباط باشید.

وظیفه اکسل لیفتراک چیست؟

مهم‌ترین وظایف اکسل، بسته به نوع و طراحی آن، عبارت‌اند از:

بنابراین خرابی اکسل فقط یک مشکل مکانیکی ساده نیست و در صورت ادامه کار با قطعه معیوب، می‌تواند روی کنترل و ایمنی دستگاه نیز اثر بگذارد.

اکسل جلو و عقب لیفتراک چه تفاوتی دارند؟

یکی از مهم‌ترین نکاتی که هنگام بررسی اکسل لیفتراک باید بدانید، تفاوت Drive Axle و Steer Axle است.

اکسل جلو لیفتراک؛ اکسل محرک

در بسیاری از لیفتراک‌های کانتربالانس، اکسل جلو در مجموعه انتقال قدرت قرار دارد و نیرو را به چرخ‌های محرک منتقل می‌کند.

این مجموعه ممکن است شامل موارد زیر باشد:

• محفظه اکسل
• دیفرانسیل
• شفت‌ها
• چرخ‌دنده‌ها
• یاتاقان‌ها
• آب‌بندها
• مجموعه توپی یا چرخ‌دنده‌های کاهنده، بسته به طراحی

به همین دلیل در زمان عیب‌یابی، صدای غیرعادی، روغن‌ریزی یا کاهش کشش باید علاوه بر خود اکسل، مجموعه انتقال قدرت مرتبط با آن نیز بررسی شود.

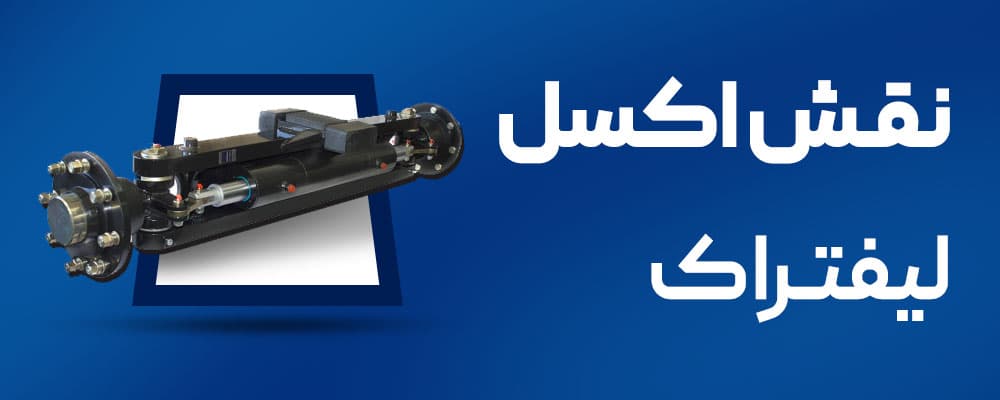

اکسل عقب لیفتراک؛ اکسل فرمان

در بسیاری از لیفتراک‌های کانتربالانس، چرخ‌های عقب وظیفه فرمان را بر عهده دارند.

این طراحی یک مزیت مهم دارد: لیفتراک می‌تواند در فضای محدود و راهروهای نسبتاً باریک، شعاع گردش کوچکی داشته باشد.

اکسل فرمان معمولاً با اجزایی مانند اجزای زیر در ارتباط است:

• بیم یا بدنه اکسل
• سگدست
• پین‌ها
• بوش‌ها
• بلبرینگ‌ها
• سیبک‌ها یا اتصالات فرمان
• سیلندر فرمان
• لینک‌ها

بنابراین اگر فرمان لیفتراک لقی پیدا کرده یا دستگاه هنگام چرخش رفتار غیرعادی دارد، نباید فقط فرمان یا لاستیک را مقصر دانست؛ مجموعه اکسل فرمان نیز باید بررسی شود.

مقایسه اکسل جلو و عقب لیفتراک

توجه: این جدول یک ساختار عمومی برای لیفتراک‌های رایج کانتربالانس است و نباید به‌عنوان مشخصات قطعی همه مدل‌ها در نظر گرفته شود.

اجزای اکسل لیفتراک چیست؟

ساختار اکسل بر اساس نوع آن متفاوت است، اما اجزای مهم آن می‌توانند شامل موارد زیر باشند:

1. محفظه اکسل

محفظه یا Housing بدنه اصلی مجموعه است و از قطعات داخلی محافظت می‌کند. این قسمت باید بتواند نیروهای واردشده در حین حرکت و حمل بار را تحمل کند.

2. دیفرانسیل لیفتراک

در اکسل محرک، دیفرانسیل باعث می‌شود چرخ‌های محرک هنگام پیچیدن بتوانند با سرعت‌های متفاوت نسبت به یکدیگر بچرخند.

این موضوع اهمیت زیادی دارد؛ چون چرخ بیرونی در پیچ مسیر بیشتری نسبت به چرخ داخلی طی می‌کند.

3. شفت یا محور انتقال

این قطعه در مجموعه انتقال قدرت برای انتقال گشتاور به بخش‌های مرتبط با چرخ‌ها استفاده می‌شود.

4. بلبرینگ‌ها و یاتاقان‌ها

بلبرینگ و یاتاقان برای ایجاد حرکت روان و کنترل نیروهای واردشده در قسمت‌های متحرک استفاده می‌شوند.

فرسودگی آنها می‌تواند خود را با علائم زیر نشان دهد:

• صدا
• لقی
• لرزش
• افزایش اصطکاک

5. آب‌بندها و کاسه‌نمدها

آب‌بندها از خروج روانکار و ورود آلودگی به قسمت‌های حساس جلوگیری می‌کنند.

به همین دلیل روغن‌ریزی در اطراف مجموعه اکسل را نباید یک مشکل ظاهری و کم‌اهمیت در نظر گرفت.

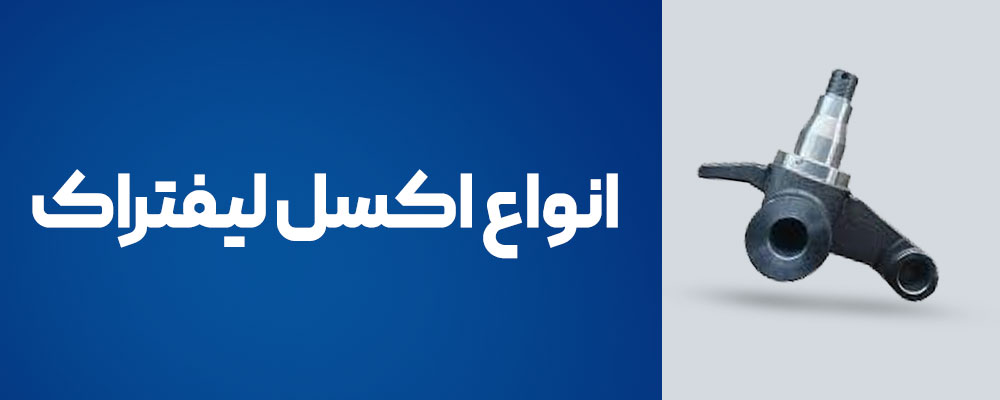

6. سگدست و اجزای اکسل فرمان

در اکسل فرمان، قطعاتی مانند سگدست، پین، بوش و اتصالات مرتبط با فرمان وظیفه تغییر جهت و حرکت صحیح مجموعه چرخ را بر عهده دارند.

مهم‌ترین اجزای اکسل محرک لیفتراک

جهت مشاوره و  خرید لیفتراک  و یا خرید لوازم یدکی لیفتراک با شماره  02153149000  تماس حاصل فرمایید. کارشناسان ما آماده خدمترسانی به شما عزیزان هستند

اکسل لیفتراک چگونه کار می‌کند؟

برای درک بهتر عملکرد اکسل، مسیر نیرو را در یک لیفتراک دیزلی متداول تصور کنید:

موتور --> انتقال قدرت --> اکسل محرک --> دیفرانسیل --> چرخ‌ها --> حرکت لیفتراک

در زمان پیچیدن، دیفرانسیل اجازه می‌دهد چرخ‌های محرک سرعت یکسانی نداشته باشند.

در سمت فرمان نیز مسیر به شکل متفاوتی است:

فرمان --> سیستم فرمان --> سیلندر/لینک فرمان --> اکسل فرمان --> سگدست -->چرخ‌ها

بنابراین اکسل جلو و عقب در کنار یکدیگر، دو وظیفه متفاوت اما مکمل را انجام می‌دهند.

مسیر انتقال نیرو در اکسل محرک لیفتراک چگونه است؟

در لیفتراک‌های مجهز به موتور احتراقی، نیروی تولیدشده توسط موتور پس از عبور از سیستم انتقال قدرت، به اکسل محرک منتقل می‌شود. در داخل اکسل، مجموعه‌ای از چرخ‌دنده‌ها و دیفرانسیل این نیرو را به چرخ‌های محرک منتقل می‌کنند.

به‌صورت ساده می‌توان مسیر انتقال نیرو را این‌گونه در نظر گرفت:

موتور -> سیستم انتقال قدرت -> پینیون ->کرانویل -> دیفرانسیل -> پلوس -> چرخ‌ها

پینیون و کرانویل چه نقشی دارند؟

پینیون و کرانویل از اجزای مهم مجموعه انتقال قدرت در اکسل محرک هستند. پینیون نیروی ورودی را دریافت کرده و با درگیر شدن با کرانویل، جهت و نسبت انتقال نیرو را تغییر می‌دهد. پس از آن، دیفرانسیل نیرو را بین چرخ‌های محرک توزیع می‌کند.

چرا دیفرانسیل مهم است؟

هنگام حرکت در مسیر مستقیم، چرخ‌های محرک تقریباً مسافت یکسانی را طی می‌کنند؛ اما هنگام پیچیدن، چرخ بیرونی مسیر طولانی‌تری نسبت به چرخ داخلی طی می‌کند. دیفرانسیل امکان می‌دهد چرخ‌ها با سرعت‌های متفاوت بچرخند و در نتیجه فشار و لغزش غیرضروری روی لاستیک‌ها و مجموعه انتقال قدرت کاهش پیدا کند.

مثال: فرض کنید لیفتراک در حال پیچیدن به سمت راست است. چرخ سمت چپ مسیر بیشتری نسبت به چرخ سمت راست طی می‌کند. اگر هر دو چرخ مجبور باشند دقیقاً با یک سرعت بچرخند، تنش و لغزش بیشتری در مجموعه ایجاد می‌شود. دیفرانسیل برای حل همین مسئله به کار می‌رود.

علائم خرابی اکسل لیفتراک کدامند؟

خرابی اکسل همیشه با شکستن یا ترک خوردن خود اکسل همراه نیست. گاهی یکی از اجزای مجموعه اکسل دچار فرسودگی شده است.

مهم‌ترین نشانه‌هایی که باید جدی گرفته شوند عبارت‌اند از:

1. صدای تق‌تق یا ضربه

اگر هنگام حرکت، شروع به حرکت یا عبور از سطح ناهموار صدای غیرعادی شنیده می‌شود، ممکن است یکی از اتصالات، بوش‌ها، یاتاقان‌ها یا اجزای مجموعه اکسل دچار مشکل شده باشد.

2. روغن‌ریزی

روغن‌ریزی اطراف اکسل محرک می‌تواند ناشی از خرابی آب‌بند، کاسه‌نمد یا آسیب به قسمت‌های دیگر مجموعه باشد.

مثال: اگر زیر قسمت اکسل لکه روغن مشاهده می‌کنید، صرفاً تمیز کردن سطح کافی نیست؛ باید منشأ نشتی مشخص شود.

3. لقی چرخ یا مجموعه فرمان

لقی غیرعادی در چرخ یا فرمان می‌تواند نشانه فرسودگی بوش، پین، بلبرینگ یا سایر اجزای مرتبط باشد.

4. لرزش غیرعادی

لرزش ممکن است دلایل مختلفی داشته باشد و الزاماً به معنی خرابی خود اکسل نیست. لاستیک، رینگ، بلبرینگ، سیستم انتقال قدرت و اجزای فرمان نیز باید بررسی شوند.

5. سخت شدن یا غیرعادی شدن فرمان

اگر فرمان نسبت به قبل سخت‌تر شده، برگشت فرمان تغییر کرده یا هنگام پیچیدن صدای غیرعادی ایجاد می‌شود، بررسی اکسل فرمان و سیستم فرمان ضروری است.

6. سایش غیرعادی لاستیک

سایش نامتقارن یا غیرعادی لاستیک‌ها می‌تواند در کنار سایر علائم، نشانه وجود مشکل در هم‌راستایی، فرمان، بوش‌ها یا اجزای اکسل باشد.

7. انحراف لیفتراک در حرکت

اگر دستگاه روی سطح مناسب و در شرایط عادی تمایل دارد به یک سمت کشیده شود، باید سیستم فرمان، چرخ‌ها، لاستیک‌ها و مجموعه اکسل بررسی شوند.

مهم‌ترین دلایل خرابی اکسل لیفتراک

آیا اضافه‌بار می‌تواند باعث خرابی اکسل شود؟

بله؛ اضافه‌بار یکی از عواملی است که می‌تواند فشار واردشده به مجموعه‌های مکانیکی لیفتراک را افزایش دهد.

اما یک نکته مهم وجود دارد:

ظرفیت اسمی لیفتراک به این معنا نیست که دستگاه در هر شرایطی می‌تواند همان مقدار بار را با همان ایمنی جابه‌جا کند.

ارتفاع باربرداری، مرکز بار، وضعیت شاخک‌ها، الحاقیه، شرایط سطح کار و سایر عوامل نیز روی ظرفیت عملی دستگاه اثر می‌گذارند.

بنابراین اگر یک لیفتراک برای حمل بار مشخصی طراحی شده است، استفاده مداوم از آن در شرایط خارج از ظرفیت مجاز می‌تواند فشار غیرضروری به اجزای مختلف وارد کند.

تفاوت خرابی اکسل با خرابی لاستیک و بلبرینگ چیست؟

گاهی کاربر صدای غیرعادی یا لرزش را می‌بیند و سریع نتیجه می‌گیرد که «اکسل خراب شده است». این کار درست نیست.

برای مثال:

بنابراین علائم خرابی فقط سرنخ هستند، نه تشخیص قطعی.

چطور اکسل لیفتراک را بررسی کنیم؟

برای بازرسی اولیه می‌توان این موارد را بررسی کرد:

1. وجود روغن یا گریس غیرعادی اطراف مجموعه
2. صدای غیرمعمول هنگام حرکت
3. لقی چرخ یا اتصالات
4. وضعیت بوش‌ها و پین‌های اکسل فرمان
5. وضعیت بلبرینگ‌ها
6. وضعیت لاستیک و رینگ
7. عملکرد فرمان
8. وجود ترک یا تغییر شکل ظاهری
9. وضعیت اتصالات اکسل به شاسی
10. عملکرد دستگاه در حرکت مستقیم و پیچیدن

در دستورالعمل‌های تعمیر و نگهداری لیفتراک نیز بازرسی نشتی اکسل محرک و روانکاری مجموعه فرمان/اکسل در برنامه‌های سرویس دیده می‌شود؛ با این حال، فاصله سرویس و نوع روانکار باید بر اساس دفترچه همان مدل تعیین شود.

نگهداری اکسل لیفتراک چگونه انجام می‌شود؟

نگهداری اکسل را باید بخشی از برنامه PM یا نگهداری پیشگیرانه لیفتراک دانست.

چک‌لیست پیشنهادی بازرسی

نکته مهم: مقدار، نوع و دوره تعویض روغن یا گریس را نباید برای تمام لیفتراک‌ها یکسان در نظر گرفت. مشخصات سازنده دستگاه اولویت دارد.

چه زمانی اکسل لیفتراک نیاز به تعمیر دارد؟

اگر مشکل مربوط به یک قطعه قابل تعویض مانند:

• بوش
• بلبرینگ
• کاسه‌نمد
• پین
• بعضی اتصالات
• اجزای قابل تعویض دیفرانسیل یا انتقال قدرت

باشد، ممکن است تعمیر مجموعه، اقتصادی‌تر از تعویض کامل اکسل باشد.

اما اگر بدنه اصلی اکسل ترک خورده، تغییر شکل شدید دارد یا آسیب ساختاری جدی دیده است، تصمیم‌گیری باید توسط تکنسین متخصص و بر اساس طراحی و مشخصات سازنده انجام شود.

یک اشتباه رایج

نباید صرفاً به دلیل اینکه یک قطعه قابل تعمیر است، آن را تعمیر کرد.

اگر تعمیر باعث شود هندسه، استحکام یا عملکرد ایمن مجموعه تضمین نشود، استفاده مجدد از آن می‌تواند هزینه و ریسک بیشتری نسبت به تعویض ایجاد کند.

چه زمانی تعویض اکسل لیفتراک منطقی‌تر است؟

تعویض کامل مجموعه می‌تواند در شرایطی مانند موارد زیر مطرح شود:

• آسیب شدید به بدنه اصلی
• تغییر شکل غیرقابل قبول
• شکستگی ساختاری
• فرسودگی گسترده چندین قطعه اصلی
• نبود امکان تعمیر مطمئن
• هزینه تعمیر نزدیک به هزینه مجموعه جایگزین
• نبود امکان تأمین قطعات اصلی و مطمئن

تصمیم نهایی باید بعد از بازدید فنی گرفته شود.

هزینه تعمیر اکسل لیفتراک

هزینه تعمیر اکسل لیفتراک به عوامل مختلفی بستگی دارد و برای همه مدل‌ها یکسان نیست.

مهم‌ترین عوامل تأثیرگذار عبارت‌اند از:

• برند و مدل لیفتراک
• ظرفیت دستگاه (۲، ۳، ۵، ۱۰ یا ۱۶ تن)
• نوع خرابی
• قیمت قطعات یدکی
• مدت زمان تعمیر
• دستمزد تعمیرکار

به‌طور معمول، تعویض بلبرینگ یا کاسه‌نمد هزینه بسیار کمتری نسبت به تعمیر دیفرانسیل یا تعویض کامل اکسل دارد. به همین دلیل، انجام سرویس‌های دوره‌ای از نظر اقتصادی بسیار مقرون‌به‌صرفه‌تر است.

نکته مهم: نادیده گرفتن یک نشتی کوچک یا صدای غیرعادی، ممکن است هزینه تعمیر را چندین برابر افزایش دهد.

راهنمای انتخاب اکسل لیفتراک؛ هنگام خرید به چه نکاتی توجه کنیم؟

اگر قصد خرید اکسل یا قطعات آن را دارید، فقط گفتن «اکسل لیفتراک 3 تن» معمولاً کافی نیست.

اطلاعات زیر می‌تواند برای تطبیق قطعه مهم باشد:

مثال

فرض کنید دو لیفتراک هر دو «3 تن» هستند. این به‌تنهایی به معنی یکسان بودن اکسل آنها نیست.

ممکن است:

• مدل متفاوت باشد،
• سیستم انتقال قدرت متفاوت باشد،
• ابعاد قطعات متفاوت باشد،
• شماره فنی قطعه متفاوت باشد.

پس قبل از سفارش، مدل دقیق دستگاه و مشخصات فنی اکسل را بررسی کنید.

دیدگاه کارشناسی کارا ماشین درباره اکسل لیفتراک

از نگاه فنی، اکسل را نباید یک قطعه مستقل و جدا از سایر اجزای لیفتراک در نظر گرفت. عملکرد صحیح آن به مجموعه‌ای از قطعات لیفتراک شامل چرخ، لاستیک، بلبرینگ، بوش، سیستم فرمان، انتقال قدرت و شاسی وابسته است.

به همین دلیل در عیب‌یابی، توصیه می‌شود قبل از تصمیم برای تعویض کامل اکسل، منشأ مشکل مشخص شود.

برای مثال، اگر اپراتور صدای تق‌تق از قسمت عقب دستگاه گزارش کند، نمی‌توان صرفاً بر اساس این علامت گفت که «اکسل خراب است». تکنسین باید مجموعه فرمان، بوش‌ها، پین‌ها، اتصالات و چرخ را بررسی کند تا مشخص شود صدا دقیقاً از کدام قسمت ایجاد می‌شود.

مشاهده مقاله  آشنایی با انواع  الحاقیه لیفتراک

آیا اکسل لیفتراک در همه مدل‌ها یکسان است؟

خیر.

طراحی اکسل به عواملی زیر وابسته است:

• ظرفیت لیفتراک
• نوع لیفتراک
• نوع انتقال قدرت
• نوع سیستم فرمان
• طراحی سازنده
• شرایط کاری

به همین دلیل هنگام سفارش قطعه، صرفاً جستجوی عبارت «اکسل لیفتراک» کافی نیست و باید مشخصات دقیق دستگاه بررسی شود.

آیا اکسل لیفتراک فقط در مدل‌های دیزلی وجود دارد؟

خیر.

لیفتراک‌های برقی نیز دارای مجموعه‌های محور و سیستم‌های حرکتی هستند، اما ساختار انتقال قدرت آنها با لیفتراک‌های موتور احتراقی متفاوت است.

در لیفتراک برقی، موتور الکتریکی و سیستم انتقال قدرت الکتریکی جایگزین موتور احتراقی می‌شود، اما همچنان مجموعه چرخ، اکسل و سیستم فرمان باید نیروهای مربوط به حرکت و مانور دستگاه را تحمل کند.

برای افزایش عمر اکسل لیفتراک چه کنیم؟

برای افزایش عمر مفید اکسل:

• از ظرفیت مجاز دستگاه تجاوز نکنید.
• از حرکت خشن و برخورد با موانع جلوگیری کنید.
• سرویس‌های دوره‌ای را طبق برنامه انجام دهید.
• نشتی روغن را نادیده نگیرید.
• لقی فرمان و چرخ را سریع بررسی کنید.
• از روانکار مناسب طبق دستور سازنده استفاده کنید.
• قطعات جایگزین را بر اساس مشخصات فنی انتخاب کنید.
• در صورت ایجاد صدای غیرعادی، بررسی را به تعویق نیندازید.
• برای تعمیر اجزای اصلی از تکنسین متخصص استفاده کنید.

مشاهده مقاله آشنایی با  پمپ هیدرولیک لیفتراک

جمع‌بندی

اکسل لیفتراک یکی از اجزای مهم مجموعه حرکتی و شاسی است که بسته به نوع آن می‌تواند وظایفی مانند انتقال نیرو، تحمل نیرو و بار، اتصال و پشتیبانی چرخ‌ها و فرمان‌پذیری را بر عهده داشته باشد.

در لیفتراک‌های کانتربالانس رایج، اکسل جلو معمولاً به‌عنوان اکسل محرک و اکسل عقب به‌عنوان اکسل فرمان عمل می‌کند. بنابراین خرابی هرکدام علائم و روش بررسی متفاوتی دارد.

صدای غیرعادی، روغن‌ریزی، لقی، لرزش، سختی فرمان و سایش غیرعادی لاستیک از جمله نشانه‌هایی هستند که باید بررسی شوند؛ اما هیچ‌کدام به‌تنهایی تشخیص قطعی خرابی اکسل نیستند.

اگر قصد تعمیر یا تعویض اکسل لیفتراک را دارید، مدل دقیق دستگاه، ظرفیت، موقعیت اکسل و شماره فنی قطعه را در نظر بگیرید و قبل از خرید، قطعه را با مشخصات دستگاه تطبیق دهید.
