سیستم ترمز لیفتراک چیست؟ علائم خرابی، عیب‌یابی، نگهداری و تعمیر ترمز لیفتراک

ترمز لیفتراک یکی از مهم‌ترین سیستم‌های ایمنی دستگاه است و کوچک‌ترین ضعف در عملکرد آن می‌تواند فاصله توقف را افزایش داده و کنترل لیفتراک را هنگام حمل بار دشوار کند. اگر پدال ترمز بیش از حد پایین می‌رود، لیفتراک دیر متوقف می‌شود، هنگام ترمز گرفتن به یک سمت می‌کشد، صدای غیرعادی ایجاد می‌کند یا روغن ترمز نشتی دارد، نباید دستگاه را به کار ادامه داد؛ ابتدا باید سیستم ترمز بررسی شود.

سیستم ترمز لیفتراک بسته به مدل و طراحی دستگاه در زمان خرید لیفتراک می‌تواند از اجزایی مانند پدال، مدار هیدرولیک، سیلندر اصلی، سیلندر چرخ، لنت یا کفشک، دیسک یا درام، شیلنگ‌ها و مکانیزم ترمز دستی تشکیل شده باشد. بنابراین روش عیب‌یابی و تعمیر ترمز برای همه لیفتراک‌ها یکسان نیست و مشخصات سازنده و مدل دستگاه باید مبنای تعمیر قرار گیرد.

در این راهنما از کارا ماشین، سیستم ترمز لیفتراک را از ساختار و نحوه عملکرد تا علائم خرابی، عیب‌یابی، بازرسی، زمان تعویض قطعات و نکات نگهداری بررسی می‌کنیم.

سیستم ترمز لیفتراک چگونه کار می‌کند؟

وظیفه اصلی سیستم ترمز، تبدیل نیروی اعمال‌شده توسط اپراتور به نیروی اصطکاکی برای کاهش سرعت یا توقف لیفتراک است.

در یک سیستم ترمز هیدرولیکی، با فشار دادن پدال، نیرو به سیلندر اصلی منتقل می‌شود. سیلندر اصلی فشار هیدرولیکی ایجاد می‌کند و این فشار از طریق سیال ترمز به بخش‌های انتهایی سیستم می‌رسد. در نهایت، لنت یا کفشک روی سطح اصطکاکی دیسک یا درام فشار وارد کرده و باعث کاهش سرعت چرخ می‌شود.

یک مثال ساده

فرض کنید لیفتراک با بار در حال حرکت است. زمانی که اپراتور پدال ترمز را فشار می‌دهد، قرار نیست نیروی پای او مستقیماً وزن چند تنی دستگاه را متوقف کند.

سیستم ترمز با استفاده از مزیت مکانیکی و انتقال فشار هیدرولیکی نیروی ورودی را تقویت می‌کند تا نیروی لازم برای ایجاد اصطکاک در چرخ‌ها فراهم شود.

به همین دلیل، هرگونه نشتی، وجود هوا در مدار، خرابی سیلندر یا فرسودگی قطعات اصطکاکی می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

انواع سیستم ترمز لیفتراک

سیستم ترمز در لیفتراک‌ها با توجه به مدل، ظرفیت، نوع کاربری و طراحی سازنده متفاوت است. بنابراین نباید یک نوع سیستم را به تمام لیفتراک‌ها تعمیم داد.

نکته مهم: نوع دقیق ترمز باید بر اساس مدل و دفترچه سرویس همان لیفتراک مشخص شود.

استاندارد ISO 3691-1 نیز برای لیفتراک‌های خودکششی، الزامات ایمنی و روش‌های راستی‌آزمایی را پوشش می‌دهد و سیستم ترمز را در میان الزامات اصلی ایمنی قرار می‌دهد. این استاندارد انواع مختلفی از لیفتراک‌های دیزلی، بنزینی، LPG و برقی را پوشش می‌دهد.

اجزای اصلی سیستم ترمز لیفتراک

ساختار دقیق سیستم ترمز به مدل لیفتراک بستگی دارد، اما اجزای زیر در بسیاری از سیستم‌ها دیده می‌شوند:

۱. پدال ترمز

اولین نقطه‌ای است که اپراتور برای کاهش سرعت یا توقف با آن درگیر می‌شود.

اگر پدال بیش از حد پایین برود، حالت اسفنجی داشته باشد یا برای ترمزگیری نیاز به فشار غیرعادی داشته باشد، باید سیستم بررسی شود.

۲. سیلندر اصلی ترمز

سیلندر اصلی وظیفه ایجاد فشار در مدار هیدرولیکی را بر عهده دارد.

خرابی آب‌بندی داخلی یا خارجی آن می‌تواند باعث کاهش فشار و عملکرد نامناسب ترمز شود.

۳. روغن یا سیال ترمز

سیال، فشار ایجادشده در سیلندر اصلی را به قسمت‌های مختلف سیستم منتقل می‌کند.

کاهش سطح سیال، آلودگی یا استفاده از سیال نامناسب می‌تواند عملکرد سیستم را مختل کند.

هرگز نوع سیال را صرفاً بر اساس شباهت ظاهری انتخاب نکنید؛ مشخصات سازنده لیفتراک باید ملاک باشد.

۴. شیلنگ‌ها و خطوط ترمز

این بخش مسیر انتقال سیال را تشکیل می‌دهد.

ترک، خوردگی، آسیب مکانیکی یا نشتی در این قسمت می‌تواند باعث افت فشار شود.

۵. لنت یا کفشک ترمز

این قطعه وظیفه ایجاد اصطکاک را بر عهده دارد و یکی از قطعات مصرفی سیستم محسوب می‌شود.

۶. دیسک یا درام ترمز

سطحی است که لنت یا کفشک روی آن اصطکاک ایجاد می‌کند.

شیار، ترک، تاب‌برداشتن، تغییر رنگ شدید ناشی از حرارت یا فرسودگی بیش از حد می‌تواند عملکرد ترمز را کاهش دهد.

۷. ترمز پارک

برای ثابت نگه داشتن لیفتراک در زمان توقف استفاده می‌شود.

ترمز پارک باید مطابق طراحی سازنده تنظیم و بررسی شود و نباید از آن برای جبران خرابی ترمز سرویس استفاده کرد.

برای اطلاع از  قیمت لیفتراک صفر و قیمت استاکر برقی  با شماره 02153149000 با کارشناسان فروش ما ارتباط بگیرید.

مهم‌ترین علائم خرابی ترمز لیفتراک

اگر هر یک از علائم زیر مشاهده شد، بهتر است لیفتراک تا مشخص شدن علت، وارد عملیات عادی نشود:

اگر ترمز لیفتراک ضعیف شده، از کجا شروع کنیم؟

برای عیب‌یابی، بهتر است به جای تعویض تصادفی قطعات، از ساده‌ترین احتمال‌ها شروع شود.

مسیر پیشنهادی عیب‌یابی

ترمز ضعیف شده؟

↓

آیا نشتی قابل مشاهده وجود دارد؟

• بله ← دستگاه از سرویس خارج شود و نشتی بررسی شود.
• خیر ← مرحله بعد

↓

سطح و وضعیت سیال مناسب است؟

• خیر ← بررسی علت کاهش سطح و مشخصات سیال
• بله ← مرحله بعد

↓

پدال بیش از حد پایین یا اسفنجی است؟

• بله ← بررسی مدار، هوا و اجزای هیدرولیکی
• خیر ← مرحله بعد

↓

لنت یا کفشک فرسوده است؟

• بله ← اندازه‌گیری و مقایسه با حد مجاز سازنده
• خیر← مرحله بعد

↓

دیسک یا درام آسیب دیده است؟

• بله ← بررسی قابلیت تعمیر یا تعویض
• خیر ← بررسی سیلندر، مکانیزم‌ها و تنظیمات

این مسیر یک راهنمای اولیه است و جایگزین دستورالعمل تعمیراتی مدل خاص لیفتراک نیست.

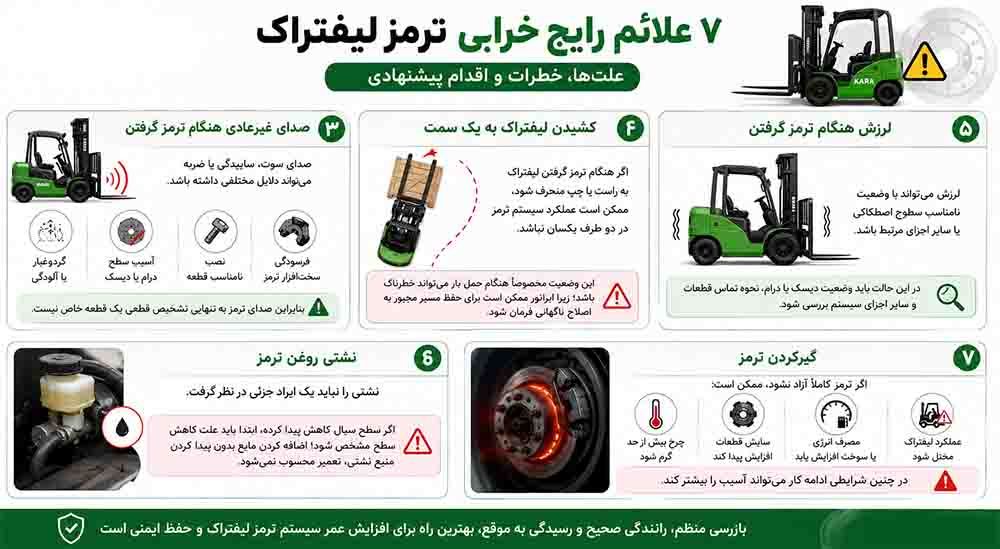

۷ خرابی رایج ترمز لیفتراک و علت آن‌ها

۱. کم شدن قدرت ترمز

یکی از مهم‌ترین علل، فرسودگی قطعات اصطکاکی است؛ اما نباید فقط لنت را مقصر دانست.

وجود هوا، نشتی، مشکل سیلندر یا وضعیت نامناسب سطح اصطکاک نیز می‌تواند عامل باشد.

مثال

اگر لنت ظاهراً ضخامت قابل قبولی داشته باشد اما پدال بیش از حد پایین برود، تعویض لنت بدون بررسی مدار هیدرولیک احتمالاً مشکل اصلی را حل نمی‌کند.

۲. پایین رفتن بیش از حد پدال ترمز

این علامت می‌تواند با مشکلاتی مانند:

• وجود هوا در مدار
• نشتی
• خرابی آب‌بندی
• مشکل سیلندر اصلی
• تنظیم نادرست برخی مکانیزم‌ها

ارتباط داشته باشد.

در این شرایط، صرفاً تنظیم پدال راه‌حل مطمئنی نیست و علت اصلی باید مشخص شود.

۳. صدای غیرعادی هنگام ترمز گرفتن

صدای ساییدگی، سوت یا ضربه می‌تواند دلایل مختلفی داشته باشد.

برای مثال:

• فرسودگی لنت
• وجود گردوغبار یا آلودگی
• آسیب سطح درام یا دیسک
• نصب نامناسب قطعه
• فرسودگی سخت‌افزار ترمز

بنابراین صدای ترمز به تنهایی تشخیص قطعی یک قطعه خاص نیست.

۴. کشیدن لیفتراک به یک سمت

اگر هنگام ترمز گرفتن لیفتراک به راست یا چپ منحرف شود، ممکن است عملکرد سیستم ترمز در دو طرف یکسان نباشد.

این وضعیت مخصوصاً هنگام حمل بار می‌تواند خطرناک باشد؛ زیرا اپراتور ممکن است برای حفظ مسیر مجبور به اصلاح ناگهانی فرمان شود.

۵. لرزش هنگام ترمز گرفتن

لرزش می‌تواند با وضعیت نامناسب سطوح اصطکاکی یا سایر اجزای مرتبط باشد.

در این حالت باید وضعیت دیسک یا درام، نحوه تماس قطعات و سایر اجزای سیستم بررسی شود.

۶. نشتی روغن ترمز

نشتی را نباید یک ایراد جزئی در نظر گرفت.

اگر سطح سیال کاهش پیدا کرده، ابتدا باید علت کاهش سطح مشخص شود؛ اضافه کردن مایع بدون پیدا کردن منبع نشتی، تعمیر محسوب نمی‌شود.

۷. گیرکردن ترمز

اگر ترمز کاملاً آزاد نشود، ممکن است:

• چرخ بیش از حد گرم شود
• سایش قطعات افزایش پیدا کند
• مصرف انرژی یا سوخت افزایش یابد
• عملکرد لیفتراک مختل شود

در چنین شرایطی ادامه کار می‌تواند آسیب را بیشتر کند.

چه زمانی لنت یا کفشک ترمز لیفتراک را تعویض کنیم؟

پاسخ این سؤال یک عدد ثابت برای تمام لیفتراک‌ها ندارد.

ضخامت مجاز لنت یا کفشک باید با حداقل ضخامت تعیین‌شده توسط سازنده همان مدل مقایسه شود.

در بازرسی باید موارد زیر بررسی شود:

• ضخامت باقی‌مانده
• سایش غیر یکنواخت
• ترک
• آلودگی روغنی
• جداشدگی مواد اصطکاکی
• وضعیت سطح تماس
• وضعیت سخت‌افزار و فنرها

نکته کارشناسی کارا

«هنوز لنت تمام نشده» به‌تنهایی معیار مناسبی برای سالم بودن ترمز نیست.

ممکن است ضخامت قطعه مناسب باشد اما آلودگی، سایش نامتوازن یا مشکل در سایر اجزای سیستم باعث شود عملکرد ترمز قابل اعتماد نباشد.

درام یا دیسک ترمز چه زمانی نیاز به بررسی دارد؟

سطح درام یا دیسک باید از نظر موارد زیر بررسی شود:

• شیارهای عمیق
• ترک
• خوردگی
• نقاط داغ
• تغییر شکل
• سایش بیش از حد
• خروج از ابعاد مجاز

اندازه‌گیری باید با ابزار مناسب انجام شود و نتیجه با مشخصات سازنده مقایسه شود.

اگر قطعه از حد مجاز ابعادی عبور کرده باشد، صرفاً تراش دادن یا بازسازی آن همیشه راه‌حل مناسبی نیست.

در چنین شرایطی، تصمیم تعمیر یا تعویض باید براساس مشخصات فنی سازنده گرفته شود.

ترمز لیفتراک را هر چند وقت یک‌بار بررسی کنیم؟

برای ترمز، نمی‌توان یک فاصله زمانی واحد برای تمام مدل‌ها و شرایط کاری تعیین کرد.

دفعات بررسی به عوامل زیر وابسته است:

• مدل لیفتراک
• میزان ساعت کار
• وزن بار
• تعداد سیکل‌های توقف و حرکت
• شیب مسیر
• دمای محیط
• وضعیت کف سالن
• نوع سیستم ترمز
• شرایط کاری

با این حال، بازرسی پیش از شروع کار باید جدی گرفته شود.

OSHA برای لیفتراک‌های صنعتی برقی/موتوری مقرر کرده است که دستگاه‌ها حداقل روزانه پیش از قرار گرفتن در سرویس بررسی شوند و در استفاده شبانه‌روزی، پس از هر شیفت بررسی شوند. اگر نقصی که ایمنی دستگاه را تحت تأثیر قرار می‌دهد پیدا شود، دستگاه نباید وارد سرویس شود تا نقص برطرف شود

چک‌لیست بازرسی ترمز لیفتراک قبل از شروع کار

اگر نتیجه هر یک از بررسی‌های ایمنی قابل قبول نیست، لیفتراک نباید صرفاً برای ادامه تولید «فعلاً» استفاده شود.

اگر قصد خرید لوازم یدکی لیفتراک را دارید کافی است درخواست خود را از طریق فرم درخواست قطعه ثبت نمایید.

آیا می‌توان ترمز لیفتراک را خودمان تعمیر کنیم؟

بازرسی اولیه توسط اپراتور با تعمیر سیستم ترمز یکسان نیست.

اپراتور می‌تواند طبق دستورالعمل سازمان و دفترچه دستگاه، مواردی مانند عملکرد پدال، ترمز پارک، نشتی ظاهری و رفتار غیرعادی دستگاه را بررسی و گزارش کند.

اما مواردی مانند:

• باز کردن مجموعه ترمز
• تعمیر سیلندر
• هواگیری مدار
• تعویض قطعات داخلی
• اندازه‌گیری دقیق درام یا دیسک
• تنظیم تخصصی سیستم

باید توسط فرد دارای صلاحیت و مطابق دستورالعمل سازنده انجام شود.

OSHA نیز تأکید می‌کند تعمیرات لیفتراک باید توسط افراد مجاز انجام شود و دستگاهی که در وضعیت ایمن کار نیست باید از سرویس خارج شود. همچنین قطعات جایگزین مرتبط با ایمنی باید از نظر ایمنی معادل قطعه اصلی باشند.

اشتباهات رایج در تعمیر ترمز لیفتراک

❌ فقط لنت را تعویض کنیم

ممکن است مشکل از مدار هیدرولیک یا سیلندر باشد.

❌ فقط روغن ترمز اضافه کنیم

اگر سطح سیال کم شده، باید علت کاهش آن مشخص شود.

❌ با ترمز پارک مشکل ترمز سرویس را جبران کنیم

ترمز پارک وظیفه متفاوتی دارد و نباید جایگزین سیستم ترمز سرویس شود.

❌ از هر قطعه‌ای که ظاهراً مشابه است استفاده کنیم

قطعه باید با مدل و مشخصات فنی دستگاه سازگار باشد.

❌ فقط بر اساس ظاهر لنت تصمیم بگیریم

ضخامت، وضعیت سطح، سایش یکنواخت و مشخصات سازنده باید بررسی شود.

❌ بعد از تعمیر بلافاصله لیفتراک را وارد عملیات سنگین کنیم

پس از تعمیر باید عملکرد سیستم مطابق دستورالعمل سرویس بررسی و تأیید شود.

تفاوت ترمز سرویس و ترمز پارک لیفتراک چیست؟

در دستورالعمل‌های ایمنی OSHA نیز هنگام ترک لیفتراک، پایین آوردن تجهیزات درگیر با بار، قرار دادن کنترل‌ها در حالت مناسب، خاموش کردن دستگاه و درگیر کردن ترمزها مورد تأکید قرار گرفته است؛ در شیب نیز باید اقدامات لازم برای جلوگیری از حرکت ناخواسته انجام شود.

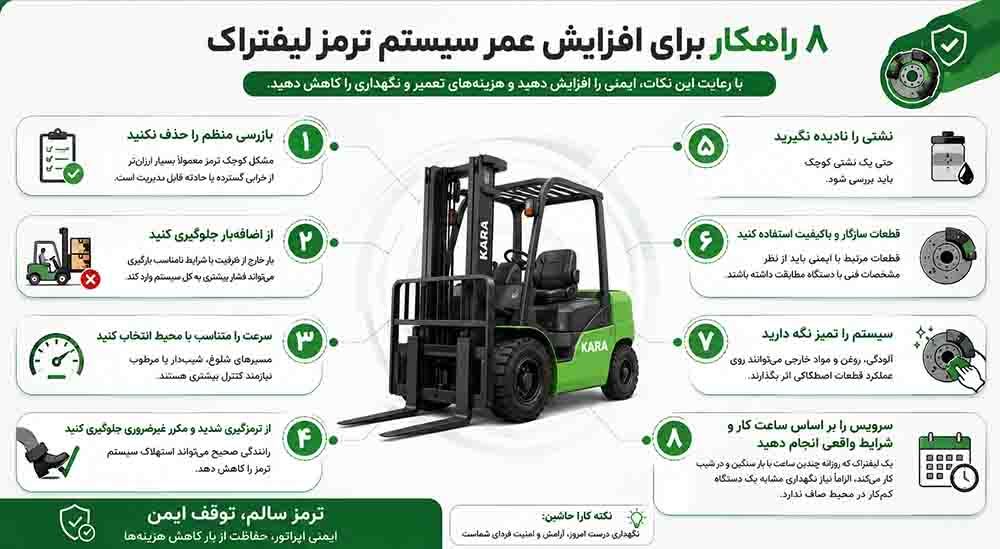

۸ راهکار برای افزایش عمر سیستم ترمز لیفتراک

۱. بازرسی منظم را حذف نکنید

مشکل کوچک ترمز معمولاً بسیار ارزان‌تر از خرابی گسترده یا حادثه قابل مدیریت است.

۲. از اضافه‌بار جلوگیری کنید

بار خارج از ظرفیت یا شرایط نامناسب بارگیری می‌تواند فشار بیشتری به کل سیستم وارد کند.

۳. سرعت را متناسب با محیط انتخاب کنید

مسیرهای شلوغ، شیب‌دار یا مرطوب نیازمند کنترل بیشتری هستند.

۴. از ترمزگیری شدید و مکرر غیرضروری جلوگیری کنید

رانندگی صحیح می‌تواند استهلاک سیستم ترمز را کاهش دهد.

۵. نشتی را نادیده نگیرید

حتی یک نشتی کوچک باید بررسی شود.

۶. قطعات سازگار و باکیفیت استفاده کنید

قطعات مرتبط با ایمنی باید از نظر مشخصات فنی با دستگاه مطابقت داشته باشند.

۷. سیستم را تمیز نگه دارید

آلودگی، روغن و مواد خارجی می‌توانند روی عملکرد قطعات اصطکاکی اثر بگذارند.

۸. سرویس را بر اساس ساعت کار و شرایط واقعی انجام دهید

یک لیفتراک که روزانه چندین ساعت با بار سنگین و در شیب کار می‌کند، الزاماً نیاز نگهداری مشابه یک دستگاه کم‌کار در محیط صاف ندارد.

تجربه کارشناسی کارا در عیب‌یابی ترمز لیفتراک

در عیب‌یابی سیستم ترمز، یکی از اشتباهات رایج این است که علامت خرابی را با علت خرابی یکی بدانیم.

مثلاً اگر اپراتور می‌گوید:

«ترمز لیفتراک ضعیف شده.»

این جمله یک تشخیص فنی نیست؛ فقط یک علامت است.

تعمیرکار باید مشخص کند:

• آیا پدال رفتار طبیعی دارد؟
• آیا نشتی وجود دارد؟
• آیا سطح سیال مناسب است؟
• آیا قطعات اصطکاکی فرسوده‌اند؟
• آیا سطح دیسک یا درام سالم است؟
• آیا عملکرد دو طرف سیستم متعادل است؟
• آیا مشکل از مکانیزم ترمز است یا مدار هیدرولیک؟

چرا این موضوع مهم است؟

فرض کنید لنت‌ها را تعویض کنیم اما علت اصلی افت فشار در مدار باشد.

در این حالت هزینه تعویض لنت پرداخت شده، اما مشکل اصلی همچنان باقی مانده است.

رویکرد درست، تشخیص علت قبل از تعویض قطعه است.

به همین دلیل در کارا، بررسی وضعیت دستگاه و تطبیق قطعه و تعمیر با مدل لیفتراک اهمیت زیادی دارد و تعمیر سیستم ترمز نباید به تعویض حدسی قطعات محدود شود.

چه زمانی لیفتراک را فوراً از سرویس خارج کنیم؟

اگر یکی از شرایط زیر وجود دارد، ادامه کار می‌تواند خطرناک باشد:

• ترمز قدرت کافی برای توقف ندارد.
• نشتی جدی در سیستم دیده می‌شود.
• پدال به شکل غیرعادی پایین می‌رود.
• ترمز به‌صورت نامتوازن عمل می‌کند.
• چرخ یا مجموعه ترمز بیش از حد داغ می‌شود.
• صدای شدید و غیرعادی هنگام ترمز وجود دارد.
• ترمز پارک نمی‌تواند دستگاه را در حالت توقف نگه دارد.
• پس از تعمیر، عملکرد ترمز تأیید نشده است.

در چنین شرایطی، اول ایمنی، بعد تعمیر و سپس بازگشت به سرویس باید مبنا قرار گیرد.

مشاهده مقاله نقش  اکسل لیفتراک  در عملکرد آن

تعمیر ترمز بهتر است یا تعویض قطعه؟

قاعده مهم این است که هزینه تعمیر نباید به قیمت کاهش ایمنی تمام شود.

اگر یک قطعه از حدود مجاز سازنده عبور کرده باشد، تلاش برای استفاده مجدد از آن فقط برای کاهش هزینه می‌تواند تصمیم اشتباهی باشد

آیا ترمز لیفتراک برقی با لیفتراک دیزلی فرق دارد؟

بله، اما تفاوت دقیق به مدل دستگاه و معماری آن بستگی دارد.

لیفتراک برقی ممکن است علاوه بر ترمز مکانیکی/هیدرولیکی، از سیستم‌های کنترل الکتریکی و ترمز احیایی در طراحی خود استفاده کند؛ در حالی که درا نواع لیفتراک‌ دیزلی ، ساختار انتقال قدرت و سیستم‌های کمکی متفاوت است.

بنابراین هنگام عیب‌یابی و تعمیر لیفتراک دیزلی نباید صرفاً بر اساس «برقی یا دیزلی بودن» دستگاه تصمیم گرفت.

مدل دقیق لیفتراک، سیستم ترمز، دفترچه سرویس و مشخصات سازنده باید مبنای تعمیر باشد.

مشاهده مقاله تعمیر موتور لیفتراک دیزلی

مشاهده مقاله آشنایی با  پمپ هیدرولیک لیفتراک

جمع‌بندی

سیستم ترمز لیفتراک یکی از حیاتی‌ترین بخش‌های ایمنی دستگاه است و نباید سرویس آن را تا زمان بروز خرابی جدی به تعویق انداخت.

اگر لیفتراک دیر متوقف می‌شود، پدال آن بیش از حد پایین می‌رود، هنگام ترمز به یک سمت می‌کشد، صدای غیرعادی دارد یا نشتی مشاهده می‌شود، ابتدا باید دستگاه بررسی شود و در صورت وجود نقص مؤثر بر ایمنی، از سرویس خارج شود.

مهم‌تر از تعویض قطعه، تشخیص صحیح علت خرابی است. گاهی یک علامت ساده مانند «ضعیف شدن ترمز» می‌تواند ناشی از فرسودگی لنت، وجود هوا، نشتی، مشکل سیلندر، آسیب درام یا مجموعه‌ای از عوامل باشد.

در کارا ماشین، رویکرد اصولی به تعمیر و نگهداری لیفتراک، توجه هم‌زمان به ایمنی، مشخصات فنی دستگاه، کیفیت قطعات و تشخیص صحیح خرابی است.
